[산업분석] 1-1 반도체 산업 분석 Intro.

ETF 공부와 별개로 투자를 위한 산업 분석도 함께 진행해보고자 한다. 그리고 그 첫 타겟은 바로 반도체 산업에 대한 분석이다. 그래서 지금부터 반도체 밸류체인 전체를 한눈에 읽는 시리즈를 시작해볼까 한다.

"반도체는 미래의 쌀이다."

경제지에서 흔히 나오는 이 문장을 우리는 너무 자주 들었지만, 실제로 반도체가 어떻게 만들어지고, 누가 어떤 역할을 하고, 어디에서 돈이 오가는지 아는 사람은 많지 않다. 이번 시리즈에서는 복잡하게 얽힌 반도체 산업을 ‘밸류체인(Value Chain)’ 중심으로 나눠서 하나씩 풀어보려 한다.

1. 밸류체인이란?

산업 밸류체인은 말 그대로 하나의 제품이 탄생하고 소비자에게 도달하기까지의 ‘가치 흐름’을 단계별로 쪼개는 작업입니다.

반도체 산업의 경우, 이 흐름은 다음과 같이 구성됩니다:

1. 설계 (Design)
2. 전공정 (Wafer Fabrication)
3. 후공정 (Packaging & Test)
4. 장비 (Equipment)
5. 소재 (Materials)

이 각각의 단계에는 세계 유수의 기업들이 특정 역할을 맡고 있고, 기술 장벽과 수익성, 투자 포인트가 전부 다르기 때문에 그 산업에 대한 이해를 가져야 다음은 어떤 Point에 투자를 할 것인가를 이해할 수 있다.



• 밸류체인 분석이 중요한 이유
  1. 투자자 입장에서는 어떤 단계가 수익성이 높고, 성장성이 있는지 알 수 있음
  2. 기업 실무자에게는 우리 회사가 어디에 위치해 있는지, 어떤 파트너가 중요한지 맥을 잡을 수 있는 구조도를 제공.
  3. 산업 트렌드를 알고 싶은 분에겐 반도체 ‘전체 지도’를 제공하는 입문 코스가 될 것임.



2. 반도체 밸류체인의 기본 구성

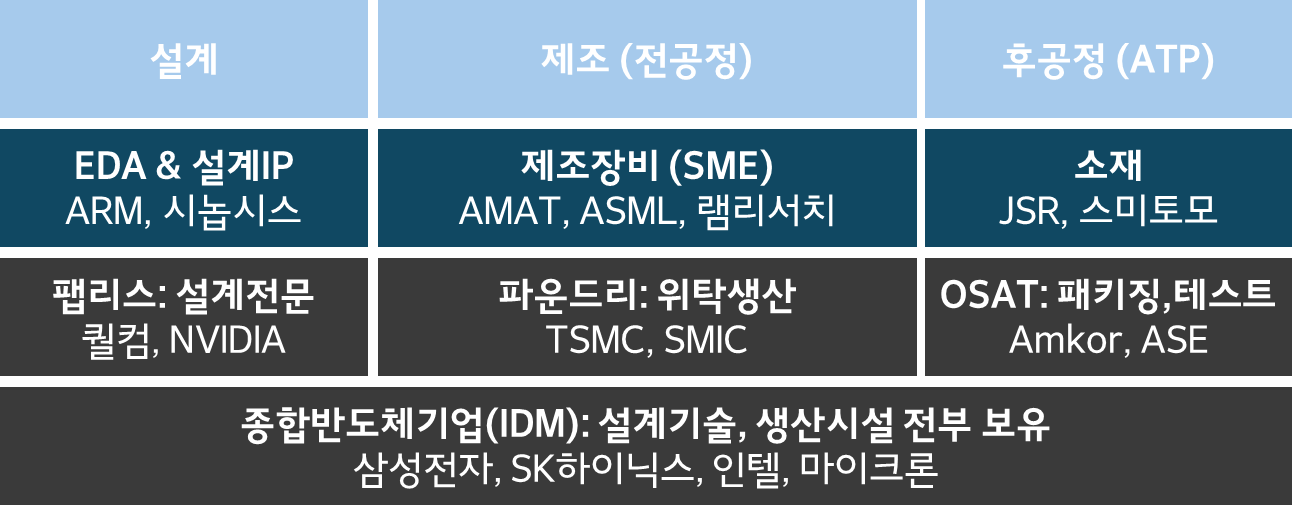

반도체 밸류체인을 기본적으로 나눠보자면 아래의 그림과 같다.

크게 설계, 제조, 후공정으로 나눌 수 있으며, 그 제조를 위해 설계 IP와 제조장비, 소재를 공급하는 기업이 있다.

그리고 반도체 제조는 대량 양산 위주의 메모리를 위한 IDM 기업과 맞춤형 다품종 소량생산이 필요한 비메모리를 위한 팹리스, 파운드리, OSAT로 구성되어 있다고 할 수 있다.





각 영역별 특징을 정리해보았다.

1. 반도체 IP 업체

   - 기능: 칩에 들어갈 설계 블록(IP, Intellectual Property)을 제공
   - 특징: 모든 칩 설계 회사는 일정 부분 이들의 기술을 라이선스로 사용
   - 대표기업:
       ARM – 모바일 CPU 아키텍처 표준 (ex. Cortex-A 시리즈)
       Synopsys, Cadence – EDA 툴 + 설계 IP 제공
       알파홀딩스, 알파벳(Alphabet) – AI 칩 설계용 IP 제공 시도


2. 팹리스 (Fabless: 제조공장 없이 설계만 하는 회사)

   - 기능: 칩의 논리 회로·마이크로아키텍처·SoC(System on Chip) 등을 설계
   - 특징: 생산은 외주(파운드리)에 맡기고, 설계와 아키텍처에 집중
   - 대표기업:
       NVIDIA – GPU 설계
       Qualcomm – 모바일 SoC (Snapdragon)
       MediaTek, AMD (팹리스로 전환)
       하이브리드형: 애플(Apple) – A시리즈 칩 설계만 하고 생산은 TSMC에 위탁


3. 파운드리 (Foundry: 제조 위탁 전문 기업)

   - 기능: 설계된 회로를 실제 반도체 칩으로 생산하는 공정
   - 특징: 칩을 직접 설계하지 않고, 제조만 전문으로 수행 (고도의 미세공정 기술이 핵심 경쟁력)
   - 대표기업:
       TSMC (세계 1위)
       삼성전자 Foundry 사업부
       GlobalFoundries, UMC, SMIC


4. IDM (Integrated Device Manufacturer: 설계 + 제조 일괄 수행)

   - 기능: 반도체를 직접 설계하고, 자체 공장에서 생산까지 수행
   - 특징: 기술 내재화가 뛰어나며, 범용 반도체(메모리·센서 등)에 강함 (장기간 투자와 규모의 경제가 중요)
   - 대표기업:
       Intel – CPU 중심의 전통적 IDM
       삼성전자 – 메모리 중심 IDM이자 파운드리 병행
       Micron, SK하이닉스 – DRAM·NAND 중심 IDM


5. 후공정 – 패키징 & 테스트

   - 기능: 생산된 웨이퍼에서 칩을 잘라내고, 외부와 연결 가능한 패키지 형태로 봉합 + 전기적 테스트 수행
   - 특징: 제조보다 부가가치는 낮지만, 성능/발열/공간 효율에 큰 영향
   - 대표기업:
       ASE Group (대만) – 글로벌 1위
       Amkor Technology – 미국계, 한국 공장 중심


6. 반도체 장비 – 공정별 핵심 장비 제공

   - 기능: 증착, 식각, 노광, 세정, 검사 등 수백 단계를 위한 장비 제조
   - 특징: ASML의 EUV 장비처럼 독점기술 보유 기업이 존재
   - 대표기업:
       ASML – 극자외선(EUV) 노광장비, 사실상 독점
       Applied Materials, Lam Research – 식각·증착·CMP 장비
       테스, 원익IPS, 주성엔지니어링 (국내 장비 업체)


7. 반도체 소재 – 고순도화학물질 & 웨이퍼 등

   - 기능: 실리콘 웨이퍼, 포토레지스트(PR), 식각가스, 절연막 소재 등 공급
   - 특징: 공정 안정성과 수율에 직접적인 영향
   - 대표기업:
       포토레지스트(PR) – 동진쎄미켐, TOK(도쿄오카), JSR
       고순도 식각/세정액 – 솔브레인, 이엔에프테크놀로지, 후지필름
       특수가스 (Etching, CVD 등) – SK머티리얼즈, 한솔케미칼, SHOWA DENKO

이 정도면 기본적인 반도체 밸류체인의 밑그림은 다 그려진 듯 하다. 이제 이 밑그림을 바탕으로 각 영역별 자세한 설명과 그 특징들, 그리고 대표적인 플레이어들에 대해서 분석하는 글을 시리즈로 만들어보도록 하겠다.
